Młyn strumieniowy ze złożem fluidalnym
  • Młyn strumieniowy ze złożem fluidalnym

Młyn strumieniowy ze złożem fluidalnym

Rozmiar cząstek produktu: D50 regulowany w zakresie od 1 do 45 μm.
Zdolność produkcyjna: 0,1-10 t/h

Cechy: Po schłodzeniu, przefiltrowaniu i wysuszeniu sprężone powietrze jest wtryskiwane przez dysze w strumień naddźwiękowy do komory mielenia. Różnica ciśnień upłynnia materiał, a przyspieszony materiał zbiega się na przecięciu wielu dysz, powodując intensywne uderzenia, kolizje, tarcie i ścinanie, co skutkuje zmniejszeniem rozmiaru najdrobniejszych cząstek. Proces mielenia opiera się na własnych zderzeniach materiału, dzięki czemu sprzęt jest odporny na zużycie i wytwarza produkty o wysokiej czystości. Jest to mielenie w niskiej temperaturze, bez użycia mediów, podczas którego można zastosować ochronę przed gazem obojętnym.

Obowiązujące branże: chemikalia wysokowartościowe, żywność, farmaceutyki, minerały i inne gałęzie przemysłu. Szczególnie nadaje się do mielenia materiałów o wysokiej twardości, wysokiej czystości i wartości dodanej, zwłaszcza materiałów wrażliwych na ciepło, o niskiej temperaturze topnienia i zawierających cukier.

wyślij zapytanie
Product AdvantagesWorking PrincipleTechnical Specifications

Zalety produktu

  1. Zakres wielkości cząstek (D50): 1-45 mikronów, z doskonałą kulistością i wąskim rozkładem wielkości cząstek.
  2. Proces proszkowania odbywa się poprzez zderzenie samych materiałów, co skutkuje w pełni autogenicznym mieleniem, wysoką czystością produktu i minimalnym zużyciem sprzętu.
  3. Proszkowanie bez użycia mediów w stałej lub niskiej temperaturze jest szczególnie odpowiednie do proszkowania materiałów wrażliwych na ciepło, o niskiej temperaturze topnienia, zawierających cukier i lotnych.
  4. Nadaje się do proszkowania na sucho różnych materiałów o twardości w skali Mohsa 9 lub mniejszej, szczególnie do proszkowania materiałów o wysokiej twardości, wysokiej czystości i wysokiej wartości dodanej.
  5. Cały system charakteryzuje się zamkniętym proszkowaniem, co skutkuje niskim poziomem zapylenia i hałasu, zapewniając czysty i przyjazny dla środowiska proces produkcyjny.
  6. Prędkość wirnika klasyfikatora jest sterowana za pomocą zmiennej częstotliwości, co umożliwia elastyczną regulację rozkładu wielkości cząstek.
  7. System sterowania jest programowalny i łatwy w obsłudze.
  8. Opcjonalna konstrukcja przeciwwybuchowa z możliwością rozbudowy do systemu obiegu azotu spełnia wymagania dotyczące najdrobniejszego proszkowania materiałów łatwopalnych, wybuchowych i ulegających utlenieniu.

Zasada działania

Młyn powietrzny wraz z separatorem cyklonowym, odpylaczem i wentylatorem wyciągowym tworzy kompletny system proszkowania. Po przefiltrowaniu i wysuszeniu, sprężone powietrze jest wtryskiwane z dużą prędkością do komory proszkowej poprzez dyszę Lavala. Na przecięciu wielu strumieni powietrza pod wysokim ciśnieniem materiał jest wielokrotnie proszkowany w wyniku zderzeń, tarcia i ścinania. Napędzany ssaniem wentylatora, sproszkowany materiał przenoszony jest wzdłuż wznoszącego się strumienia powietrza do strefy klasyfikacyjnej. Silna siła odśrodkowa generowana przez szybkoobrotową turbinę klasyfikującą oddziela gruboziarniste i drobne materiały. Drobne cząstki spełniające wymaganą wielkość przechodzą przez koło klasyfikujące i są gromadzone w separatorze cyklonowym i odpylaczu, natomiast grube cząstki opadają do strefy proszkowania w celu dalszego sproszkowania.

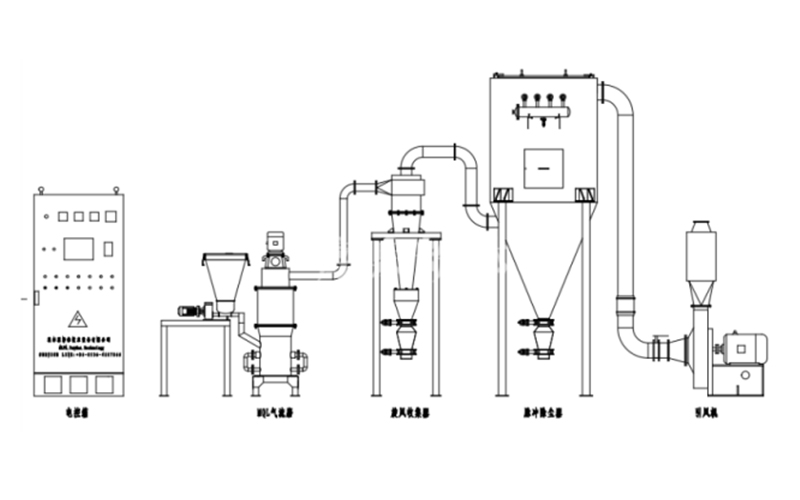

Schemat przebiegu procesu:

Dane techniczne

Typ poziomy

Parametr/Specyfikacja KQW03 KQW06 KQW10 KQW20 KQW40 KQW60 KQW120
Rozmiar cząstek paszy (mm) <3 <3 <3 <3 <3 <3 <3
Próba produktu (d57 μm) 2 - 45 2 - 45 2 - 45 2 - 45 2 - 45 2 - 45 2 - 45
Wydajność produkcyjna (kg/h) 2 - 30 30 - 200 50 - 500 100 - 1000 200 - 2500 500 - 3500 800 - 7500
Zużycie powietrza (m³/min) 3 6 10 20 40 60 120
Ciśnienie powietrza (MPa) 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85
Zainstalowana moc (kw) 21 42 85 147 282 415 800

Typ pionowy

Parametr/Specyfikacja MQL03 MQL06 MQL10 MQL20 MQL40 MQL60 MQL120
Rozmiar cząstek paszy (mm) <3 <3 <3 <3 <3 <3 <3
Próba produktu (d57 μm) 2 - 45 2 - 45 2 - 45 2 - 45 2 - 45 2 - 45 2 - 45
Wydajność produkcyjna (kg/h) 2 - 30 30 - 200 50 - 500 100 - 1000 200 - 2500 500 - 3500 800 - 7500
Zużycie powietrza (m³/min) 3 6 10 20 40 60 120
Ciśnienie powietrza (MPa) 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85
Zainstalowana moc (kw) 21 42 85 147 282 415 800
