Kruszarka udarowa z pionowym wałem to maszyna do kruszenia skał, która podaje materiał do wysokoobrotowego wirnika i wyrzuca go na zewnątrz w stronę końcówki wirnika, dzięki czemu cząstki rozpadają się pod wpływem uderzenia z innymi cząstkami lub z odporną na zużycie okładziną, a nie są ściskane pomiędzy dwiema metalowymi powierzchniami. Prędkość końcówki wirnika zwykle osiąga 45 do 65 metrów na sekundę , a w wyniku uderzenia skała w skałę lub skała w metal powstają sześcienne kształty cząstek o ostrych, dobrze określonych krawędziach, dlatego kruszarka udarowa z pionowym wałem jest standardową maszyną na ostatnim etapie produkcji produkowanego piasku i wysokiej jakości kruszywa.
Główne składniki A Kruszarka udarowa z pionowym wałem
Kruszarka udarowa z pionowym wałem zbudowana jest z niewielkiej liczby części, które współpracują ze sobą w celu przyspieszania i oddzielania materiału z dużą prędkością.
- Wirnik o dużej prędkości , zamontowany na pionowym wale, który przyspiesza napływający materiał na zewnątrz poprzez kanały dystrybucyjne
- Głowica rzucająca lub płyta rozdzielcza , umieszczony pośrodku rotora, który rozdziela i kieruje nadawę do kanałów przyspieszających
- Komora kruszenia i okładziny ścieralne , otaczający wirnik, gdzie latające cząstki uderzają w półkę skalną, metalowe kowadła lub siebie nawzajem
- Podwójny podajnik i zbiornik , kontrolując, ile materiału wchodzi do środka rotora, a ile spada na zewnątrz w ramach podawania kaskadowego
- Uszczelnienie wału głównego i układ napędowy , w tym zespół łożyska, silnik napędowy i sprzęgło pasowe lub bezpośrednie, które obraca wirnik
Zasada działania i trzy tryby kruszenia
Materiał wsadowy dostaje się do górnej części maszyny i spada na wirującą głowicę wyrzucającą, która z bardzo dużą prędkością wyrzuca materiał na zewnątrz przez rotor. To, co stanie się dalej, zależy od trybu kruszenia ustawionego w maszynie, a większość nowoczesnych maszyn, w tym maszyna do wytwarzania piasku z serii VSIN1, jest zbudowana tak, aby przełączać się między wszystkimi trzema.
Wyjaśniono trzy tryby kruszenia
- Kruszenie kamienia na kamieniu , gdzie komora kruszenia jest wyłożona zabudowaną półką samego materiału, dzięki czemu latające cząstki uderzają w złoże tej samej skały, a nie metalu, co zmniejsza koszty zużycia
- Kruszenie kamienia na metalu , gdzie komora jest wyłożona odpornymi na zużycie metalowymi kowadełkami, co zapewnia wyższy stopień redukcji i ostrzejszy sześcienny kształt, ale szybciej zużywa części zużywające się w przypadku materiału ściernego
- Połączone zasilanie centralne z zasilaniem kaskadowym , rozdzielając napływający strumień tak, aby część przechodziła przez wirnik w celu uzyskania uderzenia z pełną prędkością, a część opadała bezpośrednio do komory jako amortyzująca warstwa kaskadowa, równoważąc jakość kształtu z szybkością zużycia
Typowe typy kruszarki udarowej z wałem pionowym
Kruszarka udarowa z pionowym wałems są zazwyczaj pogrupowane według konstrukcji wirnika i układu wsadu, a właściwy typ zależy od twardości nadawy, docelowej jakości kształtu i ilości krążącego drobnego pyłu, jaki instalacja może przyjąć.
| Wpisz | Układ paszy | Najlepsze dla | Wspólne rozmieszczenie |
|---|---|---|---|
| Pełny, centralny rotor podający | Cały materiał przez rotor | Maksymalny kształt sześcienny i wydajność drobnego piasku | Końcowy etap produkcji piasku produkcyjnego |
| Środek plus kaskadowy rotor podający | Podział pomiędzy rotor i komorę zewnętrzną | Zrównoważona jakość kształtu przy zmniejszonym zużyciu | Ogólny obowiązek kształtowania kruszywa |
| Konstrukcja wirnika z głęboką wnęką | Powiększona wewnętrzna wnęka rotora | Wyższa przepustowość na obrót rotora | Wysokowydajne wytwórnie piasku i żwiru |

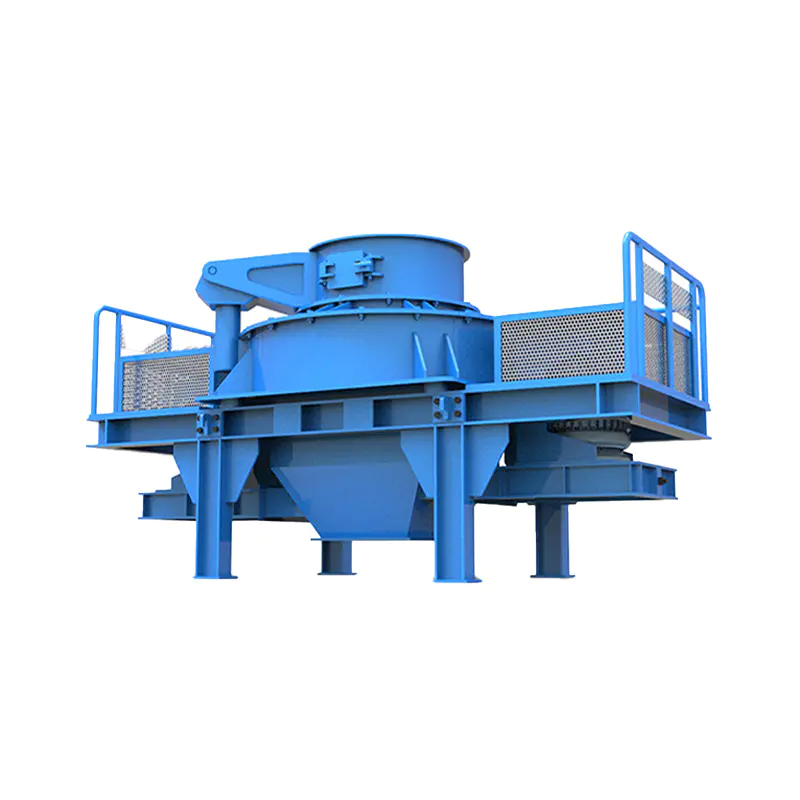

Przegląd maszyn do produkcji piasku serii VSIN1
Maszyna do wytwarzania piasku serii VSIN1 to kruszarka udarowa z pionowym wałem nowej generacji, opracowana na podstawie wcześniejszej platformy maszyny do wytwarzania piasku VSI, zbudowana w oparciu o niemiecką technologię i objęta wieloma zastrzeżonymi prawami własności intelektualnej. Łączy wszystkie trzy tryby kruszenia w jednym urządzeniu , dlatego stał się podstawowym elementem wyposażenia w całym przemyśle produkującym piasek.
| Parametr | Specyfikacja |
|---|---|
| Rozmiar paszy | 30 do 50 milimetrów |
| Zdolność produkcyjna | 70 do 640 ton na godzinę |
| Obowiązujące materiały | Kamyczki rzeczne, kamień kwarcowy, wapień, skała płonna, bazalt, granit, diabaz |
| Pola aplikacji | Składowiska piasku i żwiru, mieszalnie, sucha zaprawa, piasek kwarcowy, odpady budowlane, kruszywo autostradowe i kolejowe, projekty wysokościowców i komunalnych, budowa zapór wodnych, wytwórnie betonu |
Zalety produktu kruszarki serii VSIN1
Zoptymalizowana konstrukcja zmniejsza koszty produkcji
Modułowa konstrukcja głowicy rzucającej wymaga jedynie wymiany zużytych części, a nie całego zespołu, obniżenie kosztów operacyjnych o ponad 30 procent . Po zużyciu jednej strony obwodową płytkę ochronną można odwrócić i ponownie wykorzystać, co zwiększa wykorzystanie materiału o ponad 48 procent, a bloki udarowe w kształcie rombu chronią płytę pionową przed uszkodzeniami spowodowanymi zużyciem udarowym materiału.
Większa przepustowość i większa wydajność
Zoptymalizowany rotor z głęboką wnęką zwiększa przepustowość materiału o około 30 procent. Gładsza zakrzywiona konstrukcja otworu wyrzutowego i wewnętrznej ścieżki przepływu zmniejsza opór przepływu materiału, co poprawia przepustowość materiału i zwiększa ogólną wydajność produkcyjną maszyny.
Wygodna i bezpieczna obsługa
Dwufunkcyjna taca do podawania masowego jest łatwa w obsłudze i umożliwia szybkie przełączanie pomiędzy pełnym podawaniem centralnym a podawaniem centralnym z pierścieniowym podawaniem kaskadowym. W maszynie zastosowano cichy silnik o wysokim stopniu ochrony, wyposażony w izolację klasy F i stopień ochrony IP54 lub IP55, co zapewnia bezpieczniejszą pracę w zapylonych środowiskach instalacji.
Specjalna konstrukcja uszczelki ułatwiająca konserwację
Specjalna konstrukcja uszczelnienia na dolnym końcu wału głównego eliminuje potrzebę stosowania uszczelnienia olejowego, zapobiegając wyciekom oleju i zmniejszając zużycie paliwa. Hydrauliczny mechanizm otwierania pokrywy importowany z Japonii umożliwia szybkie zdjęcie górnej pokrywy, oszczędzając czas, pracę i wysiłek podczas wymiany lub naprawy elementów wewnętrznych.
Przemysłowe zastosowania kruszarki udarowej z wałem pionowym
A Kruszarka udarowa z pionowym wałem jest instalowany wszędzie tam, gdzie zakład potrzebuje sześciennego, dobrze uformowanego kruszywa lub wytworzonego piasku, a nie wydłużonych lub łuszczących się cząstek wytwarzanych wyłącznie przez kruszarki kompresyjne.
- Składowiska piasku i żwiru oraz mieszalnie , produkująca piasek sztuczny jako substytut naturalnego piasku rzecznego
- Produkcja suchych zapraw i piasku kwarcowego , gdzie spójny kształt cząstek wpływa na urabialność i wytrzymałość mieszanki
- Recykling odpadów budowlanych , zamieniając gruz rozbiórkowy w kruszywo nadające się do nowego budownictwa
- Agregat drogowy i kolejowy dużych prędkości , gdzie sześcienny kształt poprawia zagęszczenie i nośność
- Projekty budynków wielopiętrowych i komunalnych dostarczając kruszywo betonowe spełniające wymagania dotyczące kształtu i gradacji
- Budowa zapór wodnych i wytwórni betonu , gdzie podaż kruszywa o dużej objętości zależy od ciągłego kruszenia o dużej wydajności
Kluczowe parametry przy wyborze kruszarki udarowej z wałem pionowym
Wybór odpowiedniej kruszarki udarowej z wałem pionowym zależy od dopasowania kilku parametrów roboczych do materiału wsadowego i produktu docelowego, a nie od samego patrzenia na wydajność znamionową.
Twardość i ścieralność nadawy
Materiały o wysokiej ścieralności, takie jak kamień kwarcowy lub bazalt, szybciej zużywają końcówki wirnika i płyty udarowe, dlatego należy sprawdzić, czy maszyna oferuje tryb kamień na kamieniu, aby zmniejszyć zależność od metalowych części zużywających się w przypadku twardszych posuwów.
Docelowy kształt i rozdrobnienie cząstek
Pełny centralny posuw pozwala uzyskać najbardziej sześcienny kształt i najdrobniejszą frakcję piasku, podczas gdy centralny plus podział kaskadowy nieznacznie obniża jakość kształtu w zamian za mniejsze zużycie części eksploatacyjnych, dlatego należy dopasować tryb podawania do rzeczywistych wymagań specyfikacji gotowego produktu.
Prędkość końcówki wirnika i moc napędu
Prędkość końcówki rotora kontroluje współczynnik redukcji i jakość kształtu, a wyższa prędkość końcówki wymaga odpowiednio większej mocy silnika napędowego, dlatego należy upewnić się, że moc silnika odpowiada zakresowi prędkości rotora potrzebnemu do docelowego podawania i wielkości produktu.
Wytyczne dotyczące konserwacji zapewniające długoterminową niezawodność
Kruszarka udarowa z pionowym wałem pracuje z dużą prędkością obrotową w sposób ciągły, więc określone procedury konserwacyjne utrzymują spójny kształt cząstek i zapobiegają nieplanowanym przestojom.
- Regularnie sprawdzaj głowicę wyrzucającą i bloki udarowe pod kątem zużycia, ponieważ zużyte kanały rozprowadzające zmieniają równomierność wyrzucania materiału na zewnątrz
- Sprawdź uszczelkę wału głównego pod kątem oznak wycieków, ponieważ uszkodzone uszczelnienie powoduje wzrost zużycia oleju i może z czasem doprowadzić do uszkodzenia łożyska
- Monitoruj obwodową płytkę ochronną i obracaj ją lub odwracaj, gdy jedna strona wykazuje znaczne zużycie, wydłużając jej żywotność
- Sprawdzaj wyważenie wirnika podczas planowych postojów, ponieważ niewyważony wirnik zwiększa wibracje i przyspiesza zużycie łożysk
- Oczyść lej zasypowy i tacę podajnika dwufunkcyjnego z blokad, szczególnie podczas przetwarzania wilgotnych lub lepkich odpadów budowlanych
Typowe problemy i praktyczne rozwiązywanie problemów
| Problem | Prawdopodobna przyczyna | Sugerowane działanie |
|---|---|---|
| Kształt produktu staje się coraz bardziej wydłużony | Zużyta głowica wyrzucająca lub zmniejszona prędkość wirnika | Sprawdź głowicę wyrzucającą pod kątem zużycia i potwierdź rzeczywistą prędkość wirnika w stosunku do projektowej wartości zadanej |
| Nadmierne wibracje podczas pracy | Nierównowaga wirnika lub nierównomierne zużycie bloków udarowych | Zatrzymaj maszynę i sprawdź wyważenie wirnika oraz wzór zużycia bloku udarowego |
| Wyciek oleju w pobliżu wału głównego | Zużyte lub uszkodzone uszczelnienie wału głównego | Sprawdź specjalną konstrukcję uszczelnienia i wymień ją, zanim nastąpi uszkodzenie łożyska |
| Zmniejszona zdolność produkcyjna | Zablokowana taca podająca lub zużyty rotor z głęboką wnęką | Oczyść ścieżkę podawania i sprawdź komorę rotora pod kątem osadów lub zużycia |
Najnowsze osiągnięcia w technologii kruszarki udarowej z pionowym wałem
Ostatnie ulepszenia kruszarki udarowej z wałem pionowym skupiły się na praktycznych korzyściach operacyjnych, a nie na zmianie podstawowej zasady kruszenia udarowego.
Modułowa konstrukcja części eksploatacyjnych
Modułowe głowice wyrzucające i odwracalne osłony, zastosowane w serii VSIN1, pozwalają operatorom na wymianę jedynie zużytego elementu zamiast całego zespołu, co bezpośrednio obniża koszty eksploatacji i zmniejsza częstotliwość wymian całego rotora.
Geometria wirnika z głęboką wnęką
Powiększone wewnętrzne wnęki wirnika zwiększają przepustowość materiału na obrót w nowszych modelach kruszarek, umożliwiając wyższą wydajność produkcyjną bez proporcjonalnego wzrostu średnicy wirnika lub mocy napędu.
Szybszy dostęp konserwacyjny
Hydrauliczne mechanizmy otwierania pokrywy skracają czas potrzebny na dostęp do komory kruszenia w celu wymiany części eksploatacyjnych, skracając planowane przestoje konserwacyjne w porównaniu ze starszymi konstrukcjami pokryw skręcanych.
Często zadawane pytania dotyczące kruszarki udarowej z wałem pionowym
Do czego służy kruszarka udarowa z pionowym wałem
Kruszarka udarowa z pionowym wałem służy do kształtowania i rozdrabniania skał, rudy i materiałów budowlanych pochodzących z recyklingu na sześcienne kruszywo lub produkowany piasek. Zwykle instaluje się ją jako końcowy etap kruszenia w zakładzie, a nie jako kruszarkę główną obsługującą duże partie wsadu kopalnianego.
Czym różni się kruszarka udarowa z pionowym wałem od kruszarki szczękowej lub stożkowej?
Kruszarka szczękowa lub stożkowa zmniejsza wielkość cząstek poprzez ściskanie pomiędzy dwiema twardymi powierzchniami, podczas gdy kruszarka udarowa z pionowym wałem wykorzystuje energię uderzenia z wirnika o dużej prędkości, który wytwarza cząstki o bardziej sześciennym kształcie, lepiej dostosowanym do kruszywa betonowego i produkowanego piasku.
Jaki rozmiar paszy akceptuje seria VSIN1
Maszyna do wytwarzania piasku serii VSIN1 przyjmuje wielkość wsadu od 30 do 50 milimetrów i zapewnia wydajność produkcyjną od 70 do 640 ton na godzinę, w zależności od wybranego materiału i trybu kruszenia.
Jakie materiały można przetwarzać za pomocą kruszarki udarowej z pionowym wałem
Typowe materiały obejmują kamyki rzeczne, kamień kwarcowy, wapień, skałę płonną, bazalt, granit i diabaz, obejmujące zastosowania od produkcji piasku przemysłowego po kruszywo do budowy autostrad, kolei i elektrowni wodnych.
Dlaczego wybór trybu kruszenia ma znaczenie
Kruszenie kamienia na kamieniu zmniejsza koszty zużycia surowca ściernego, budując warstwę amortyzującą samego materiału, kruszenie kamienia na metalu zapewnia wyższy współczynnik redukcji w przypadku trudniejszych wymagań związanych z kształtowaniem, a połączony posuw centralny z trybem podawania kaskadowego równoważy jakość kształtu z trwałością części zużywalnych.
O ile nowoczesna konstrukcja kruszarki może obniżyć koszty operacyjne
Modułowa konstrukcja głowicy rzucającej, która wymaga jedynie wymiany zużytych części, a nie całego zespołu, może obniżyć koszty operacyjne o ponad 30 procent, a odwracalna obwodowa płyta ochronna może zwiększyć wykorzystanie materiału o ponad 48 procent w porównaniu ze starszymi konstrukcjami stałych części zużywalnych.
