Inteligentny, precyzyjny sprzęt do klasyfikacji proszku z podwójnym napędem

Zalety produktu

1. Materiał dzieli się na trzy kategorie: proszek gruboziarnisty (>200µm), proszek średniogruby (200µm < d < 30µm) i proszek drobny (<30µm). Pierwotne i wtórne strefy klasyfikacji wstępnie oddzielają grube cząstki od zmieszanego proszku, eliminując zakłócenia ze strony grubych cząstek. Dzięki temu uzyskuje się wysoką dokładność klasyfikacji i skuteczność separacji przekraczającą 80%.
2. Zaawansowana i racjonalna struktura
   Pozwala to na duże różnice w objętości powietrza separującego, wydajności i szybkości podawania bez wpływu na skuteczność separacji, co skutkuje bardzo stabilną wydajnością klasyfikacji.

3. Zaawansowana zasada klasyfikacji
   Łącząc wiele zasad separacji, całe pole przepływu jest optymalizowane przy użyciu metod analizy aerodynamicznej. Powstałe jednolite i stabilne pole przepływu powietrza na powierzchni pierścieni separacyjnych: błąd względny prędkości przepływu powietrza w dowolnym punkcie wynosi <5%.
   Rezystancja sprzętu jest znacznie zmniejszona, co skutkuje znacznymi oszczędnościami energii.

4. W klasyfikatorze zastosowano bezstopniową regulację prędkości.
   Stopień rozdrobnienia można dowolnie regulować, zapewniając wysoką czułość i niezawodność.

5. Zoptymalizowano wymiary przestrzenne stref separacji i podnoszenia. Jego zwarta budowa i niewielkie rozmiary sprawiają, że nadaje się do systemów szlifowania w obiegu zamkniętym składających się z dowolnego sprzętu szlifierskiego. Nadaje się do konwersji młynów z obiegiem otwartym, młynów z jednym obiegiem i młynów z podwójnym obiegiem, szczególnie do systemów mielenia półfinalnego i końcowego z prasami walcowymi.
6. Trwała i długa żywotność sprzętu.
   Wysoce podatne na zużycie, w tym komora selekcji proszku, cyklon, róg ślimakowy, kierownice powietrza i wirnik, są wykonane z materiałów odpornych na zużycie lub poddane procesom przeciwzużyciowym, skutecznie wydłużającym ich żywotność.

7. Nowa konstrukcja dolnego uszczelnienia łożyska wału głównego skutecznie eliminuje dwa główne problemy: wnikanie kurzu i wycieki smaru, skutecznie wydłużając żywotność dolnego łożyska.
8. Przekładnia z podwójnym napędem i konstrukcja z podwójną klatką zapewniają dokładniejszą klasyfikację materiału.

Zasada działania

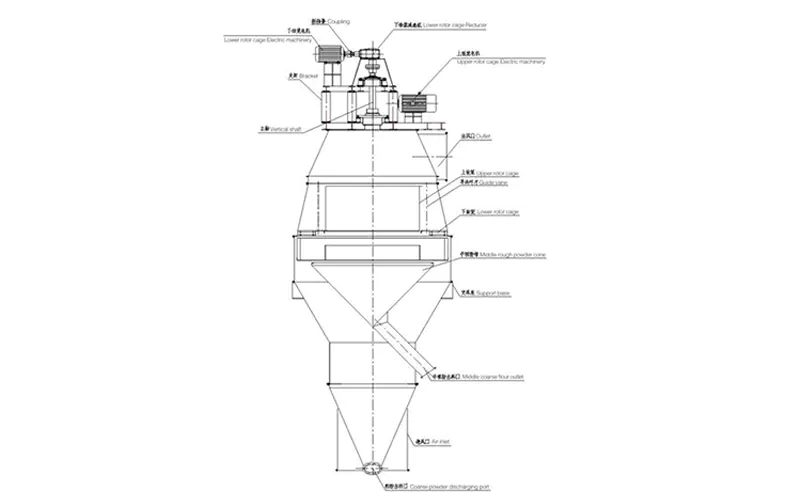

Po rozdrobnieniu i sklasyfikowaniu przez klasyfikator proszków typu V, materiał podąża za przepływem powietrza do dolnego obszaru selekcji proszku inteligentnego urządzenia do precyzyjnego sortowania proszku z dwoma napędami. Po sortowaniu przez dolną obrotową klatkę, grube cząstki o średnicy d ≥ 0,2 mm (regulowana wielkość cząstek) są najpierw sortowane i zawracane rurą odprowadzającą do pojemnika wagowego. Materiały o d < 0,2 mm w dalszym ciągu unoszą się wraz z przepływem powietrza przez dolne obrotowe urządzenie klatkowe i trafiają do górnego obszaru selekcji proszku, gdzie są dalej sortowane za pomocą łopatek kierujących i górnego rotora klatkowego. W procesie sortowania górnego osiąga się przede wszystkim efektywną klasyfikację opartą na równowadze pomiędzy siłą odśrodkową a oporem powietrza (siła Stokesa). Kiedy rotor klatkowy, składający się z pionowych łopatek, w inteligentnym sprzęcie do precyzyjnego sortowania proszku z podwójnym napędem, obraca się, różnica ciśnień między wnętrzem i zewnątrz rotora utrzymuje się na stałym poziomie w całym obszarze selekcji proszku, zapewniając w ten sposób stabilny i równomierny przepływ powietrza oraz tworząc doskonałe warunki do dokładnego doboru proszku. Każda cząstka materiału ma możliwość wielokrotnego sortowania od góry do dołu. Co więcej, wielokrotne procesy sortowania przeprowadzane są przy dokładnym zrównoważeniu siły odśrodkowej i poziomego oporu powietrza. Średnio gruby proszek o wielkości cząstek 0,032 mm ≤ d ≤ 0,2 mm (regulowany) wchodzi do młyna kulowego przez średnio gruby stożek proszku; drobny proszek o wielkości cząstek d≤0,032mm (regulowany) przechodzi przez górną obrotową klatkę i jest wyrzucany wraz ze strumieniem powietrza. Jest on zbierany przez urządzenie zbierające, a następnie trafia do systemu produktu cementowego.
