Budynek do piaskowania pneumatycznego bez przesiewacza
  • Budynek do piaskowania pneumatycznego bez przesiewacza

Budynek do piaskowania pneumatycznego bez przesiewacza

Instalacja do produkcji suchego piasku bezsiatkowego AF, opracowana przez firmę Jiangsu Jinengda, wykorzystuje zasady aerodynamiczne i łączy technologię polaryzacji rozproszonej, aby stworzyć nowy typ systemu produkowanego piasku. Podstawowe wyposażenie produkcyjne firmy obejmuje maszynę kształtującą oraz pneumatyczny klasyfikator piasku i żwiru AF do separacji powietrza. Składa się z podajnika, mieszalnika mokrego, odpylacza, zbieracza błota i proszku oraz inteligentnego układu sterowania. Podstawową technologią tego systemu sterowania w zamkniętej pętli jest regulacja modułu rozdrobnienia online. Instalacja ta jest obecnie dostępna w różnych wydajnościach produkcyjnych: 1000 t/h, 750 t/h, 500 t/h, 350 t/h, 250 t/h i 150 t/h. Może przetwarzać nie tylko sztucznie wydobywane skały i naturalne otoczaki, ale także odpady poflotacyjne o dużej zawartości mułu i wody w wysokowydajny produkowany piasek. Ta wysokiej klasy linia do produkcji piasku oferuje wysoką wydajność produkcyjną, niezawodne działanie, zwiększoną efektywność energetyczną i lepszą efektywność środowiskową.

wyślij zapytanie
PRZEDV：Brak poprzedniego artykułuDALEJ：Brak następnego artykułu
Product AdvantagesWorking PrincipleTechnical Specifications

Zalety produktu

  1. Duża zdolność przerobowa, wydajność produkcji piasku do 1000 ton/godz.
  2. Wysoka zdolność adaptacji, możliwość przetwarzania odpadów poflotacyjnych o wysokiej zawartości wilgoci i błota, materiałów odpadowych i odpadów przemysłowych.
  3. Niski poziom wibracji, niezawodne działanie.
  4. Scentralizowany sprzęt, niewielka powierzchnia i bardziej przyjazny dla środowiska.
  5. Niskie inwestycje, wysokie korzyści ekonomiczne.

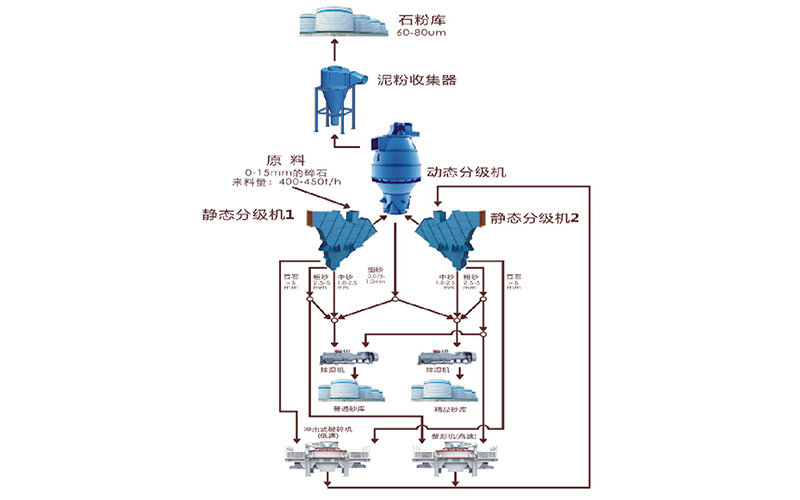

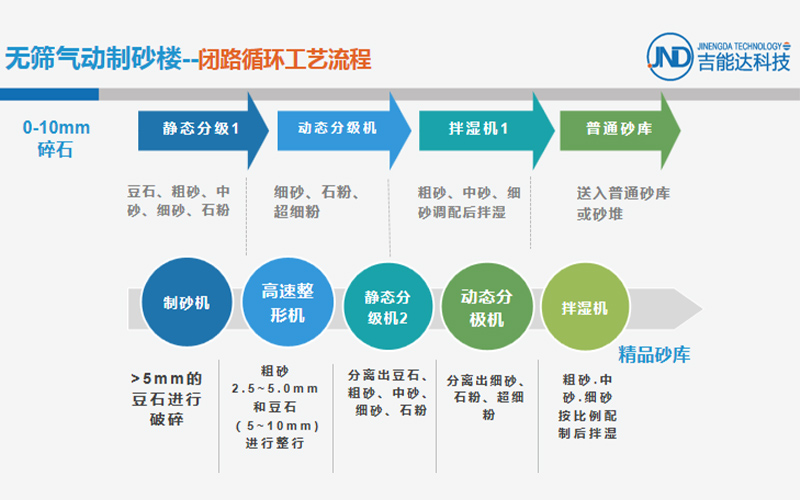

Zasada działania

  1. Technologia bezsiatkowego pneumatycznego sortowania zastępuje przesiewacze wibracyjne o małej średnicy 2,5 mm i 1,25 mm, łącząc odpylanie i sortowanie za jednym razem, zapewniając wysoką wydajność.
  2. Regulowana prędkość wirnika i objętość powietrza oddzielają pięć rozmiarów cząstek: 0-0,075, 0,075-0,63, 0,63-1,18, 1,18-2,36, 2,36-4,75 i > 4,75.
  3. Podajnik kaskadowy precyzyjnie reguluje stosunek nadawy centralnego do nadawy kaskadowego, regulując kształt piasku i żwiru oraz kontrolując zawartość miału.
  4. Wysokoobrotowa maszyna kształtująca wytwarza sześcienne cząstki piasku i żwiru o niskiej zawartości płatków, co zapewnia doskonały kształt cząstek.
  5. Kontroler gradacji umożliwia mieszanie piasku i żwiru w trybie online o dowolnej gradacji i module rozdrobnienia.

Dane techniczne
JQM-N×32 (64) technologia odpylania pulsacyjnego worka powietrznego

Parametr techniczny Modelkakaka JQM3×32 - A JQM4×32 - A JQM5×32 - A JQM6×32 - A JQM4×32 - A JQM5×32 - A JQM6×32 - A JQM7×32 - A JQM8×32 - A
Obsługa Objętość powietrza (m³/h) 6900 8930 11200 13390 17800 22300 26700 31200 35700
Szybkość filtrowania (m/min) 1,0 - 2,0}
Całkowita powierzchnia filtra (m²) 93 124 155 186 248 310 372 434 496
Liczba jednostek odpylających 3 4 5 6 4 5 6 7 8
Całkowita liczba worków filtracyjnych 96 128 160 192 256 320 384 448 512
Rezystancja odpylacza (Pa) 1470 - 1770
Stężenie pyłu gazu na wlocie (g/Nm3) <1000
Stężenie pyłu gazowego na wylocie (g/Nm3) <0,05
Skuteczność zbierania kurzu (%) 99,5 - 99,999
Ciśnienie (Pa) Usuwanie kurzu Sprężone powietrze (5 - 7)×10⁵
Zużycie (Nm3/min) Usuwanie kurzu Sprężone powietrze 0.27 0.37 0.46 0.55 1.2 1.5 1.8 2.1 2.4
Liczba (sztuki) Zawór impulsowy elektromagnetyczny 3 4 5 6 4 5 6 7 8
Specyfikacja (cale) Zawór impulsowy elektromagnetyczny 1 1/2" 2 1/2"
Ilość (sztuki) Zawór podnoszący 3 4 5 6 4 5 6 7 8
Specyfikacja Zawór odprowadzający popiół 300 × 300 mm, moc silnika 1,1 kW
Specyfikacja Przenośnik ślimakowy Φ315mm
Moc silnika reduktora Przenośnik ślimakowy 2,2 kW
Kontroler programu odpylania Napięcie wejściowe i wyjściowe wynosi 220 V, sterowniki są dostarczane przez producentów jako pasujące części
Specyfikacja worka filtrującego Φ130×2450mm
Powierzchnia warstwy izolacji 26.5 34 41 48.5 70 94 118 142 176

Tabela parametrów technicznych pochłaniacza pyłu z workiem pulsacyjnym JQM-N×96

Parametr techniczny Modelkakaka JQM3×32 - A JQM4×32 - A JQM5×32 - A JQM6×32 - A JQM4×32 - A JQM5×32 - A JQM6×32 - A JQM7×32 - A JQM8×32 - A
Obsługa Objętość powietrza (m³/h) 6900 8930 11200 13390 17800 22300 26700 31200 35700
Szybkość filtrowania (m/min) 1,0 - 2,0
Całkowita powierzchnia filtra (m²) 93 124 155 186 248 310 372 434 496
Liczba jednostek odpylających 3 4 5 6 4 5 6 7 8
Całkowita liczba worków filtracyjnych 96 128 160 192 256 320 384 448 512
Rezystancja odpylacza (Pa) 1470 - 1770
Stężenie pyłu gazu na wlocie (g/Nm3) <1000
Stężenie pyłu gazowego na wylocie (g/Nm3) <0,05
Skuteczność zbierania kurzu (%) 99,5 - 99,999
Ciśnienie (Pa) Usuwanie kurzu Sprężone powietrze (5 - 7)×10⁵
Zużycie (Nm3/min) Usuwanie kurzu Sprężone powietrze 0.27 0.37 0.46 0.55 1.2 1.5 1.8 2.1 2.4
Liczba (sztuki) Zawór impulsowy elektromagnetyczny 3 4 5 6 4 5 6 7 8
Specyfikacja (cale) Zawór impulsowy elektromagnetyczny 1 1/2" 2 1/2"
Ilość (sztuki) Zawór podnoszący 3 4 5 6 4 5 6 7 8
Specyfikacja Zawór odprowadzający popiół 300 × 300 mm, moc silnika 1,1 kW
Specyfikacja Przenośnik ślimakowy Φ315mm
Moc silnika reduktora Przenośnik ślimakowy 2,2 kW
Kontroler programu odpylania Napięcie wejściowe i wyjściowe wynosi 220 V, sterowniki są dostarczane przez producentów jako pasujące części
Specyfikacja worka filtrującego Φ130×2450mm}
Powierzchnia warstwy izolacji 26.5 34 41 48.5 70 94 118 142 176

Tabela parametrów technicznych pochłaniacza pyłu z workiem pulsacyjnym JQM-N×128

Parametr techniczny Modelkakaka JQM6×128 - A JQM9×128 - A JQM10×128 - A JQM12×128 - A JQM14×128 - A JQM16×128 - A JQM18×128 - B JQM20×128 - B JQM22×128 - B JQM24×128 - B JQM24×128 - B JQM28×128 - B
Obsługa Objętość powietrza (m³/h) 67300 100900 112100 134600 157000 179400 201900 224300 247600 269100 291600 314000
Szybkość filtrowania (m/min) 1,0 - 2,0
Całkowita powierzchnia filtra (m²) 935 1402 1558 1869 2181 2492 2804 3115 3427 3738 4050 4361
Liczba jednostek odpylających 6 9 10 12 14 16 18 20 22 24 26 28
Całkowita liczba worków filtracyjnych 768 1152 1280 1530 1792 2048 2304 2560 2816 3072 3328 3584
Rezystancja odpylacza (Pa) 1470 - 1770
Stężenie pyłu gazu na wlocie (g/Nm3) <1300
Stężenie pyłu gazowego na wylocie (g/Nm3) <0,05
Skuteczność zbierania kurzu (%) 99,5 - 99,999
Ciśnienie (Pa) Usuwanie kurzu Sprężone powietrze (5 - 7)×10⁵
Zużycie powietrza (m³/min) Usuwanie kurzu Sprężone powietrze 3.6 5.4 6 7 8.3 9.5 10.7 12 13.1 14.3 15.5 16.7
Liczba (sztuki) Zawór impulsowy elektromagnetyczny 12 18 20 24 28 32 36 40 44 48 52 56
Specyfikacja (cale) Zawór impulsowy elektromagnetyczny 2 1/2"
Ilość (sztuki) Zawór podnoszący 6 9 10 12 14 16 18 20 22 24 26 28
Specyfikacja Zawór odprowadzający popiół 400 × 400 mm, moc silnika 2,2 kW
Specyfikacja Przenośnik ślimakowy Φ400mm Φ400mm
Moc silnika reduktora Przenośnik ślimakowy 5,5 kW 5,5 kW
Przenośnik powietrzny Jeżeli stężenie pyłu w gazie wlotowym jest większe niż 700g/Nm3, należy zastosować odpylacze z rynnami nachylonymi powietrzem lub większymi – specyfikacja przenośników ślimakowych
Kontroler programu odpylania Napięcie wejściowe i wyjściowe wynosi 220 V, sterowniki są dostarczane przez producentów jako pasujące części
Specyfikacja worka filtrującego Φ130×3060mm
Powierzchnia warstwy izolacji 125 196 205 223 247 262 277 292 307 322 337 352
