Klasyfikator najdrobniejszych proszków JSP

Zalety produktu

(1) Zastosowanie klasyfikatora najdrobniejszych proszków serii JSP stwarza warunki niezbędne do produkcji ultradrobnych produktów proszkowych o dużej masie powierzchniowej. Klasyfikator ultradrobnych proszków serii JSP ma wyższą dokładność klasyfikacji najdrobniejszych proszków, a wielkość cząstek proszku można dowolnie regulować w zakresie 1 ~ 20 μm. Zakres rozdrobnienia niemineralnego preparatu w postaci ultradrobnego proszku wynosi: 650 m/kg ~ 1000 m/kg. Wyposażony w wysokowydajny młyn kulowy, temperatura materiału podczas obróbki materiału jest niższa niż 110 ℃, a wydajność mielenia jest wyższa.

(2) Skuteczność klasyfikacji klasyfikatora sięga ponad 80%. Ze względu na wysoką skuteczność selekcji proszku, wydajność produkcyjna systemu sortowania jest znacznie zwiększona. W porównaniu z systemem mielenia i sortowania w obiegu otwartym może zwiększyć produkcję o 25% ~ 50%; wzrost wzrasta wraz ze spadkiem rozdrobnienia.

(3) Zmniejszone zużycie energii. Jednostkowe zużycie energii przez system szlifowania można zmniejszyć o 20% ~ 30% w porównaniu z systemem szlifowania z obiegiem otwartym. (4) Czyste emisje, wysoki poziom uprzejmości, prosty przebieg procesu. System wykorzystuje wysokowydajny sprzęt do zbierania mikroproszku, a działanie przy pełnym podciśnieniu sprawia, że ​​emisja pyłu (w standardowych warunkach) jest mniejsza niż 10 mg/㎡.

(5) Unikalnie zaprojektowane pole przepływu klasyfikacyjnego i koło klasyfikacji pionowej mogą klasyfikować wielkość cząstek produktu, zmniejszać tarcie między proszkiem a kołem klasyfikacyjnym i znacznie wydłużać żywotność koła klasyfikacyjnego.

(6) Część stykająca się z materiałem wykorzystuje ceramiczną lub austenityczną stal nierdzewną w celu zapewnienia odporności na zużycie, a zaokrąglona konstrukcja narożników pozwala uniknąć zużycia energii spowodowanego prądami wirowymi. Zmniejsza się opór płynu i znacznie zmniejsza się zużycie. Spełnia wymagania GMP.

Zasada działania

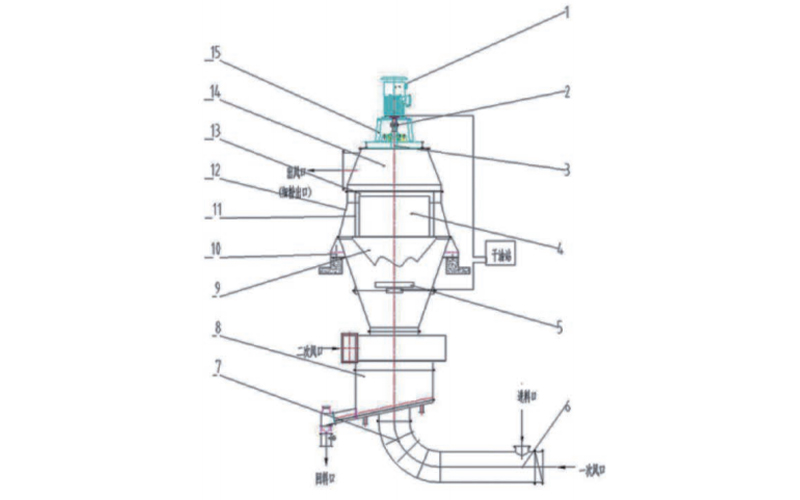

Obudowa składa się ze stożka górnego i dolnego, pokrywy uszczelniającej oraz pojemnika na popiół. Obudowa wyposażona jest w płyty wsporcze, kierownice i uszczelnienia powietrzne. Drzwi inspekcyjne znajdują się po bokach i na górze obudowy. Górna część obudowy podtrzymuje ciężar silnika, reduktora i wsporników połączonych z głównym wałem klasyfikatora.

Część obrotowa składa się z wirnika, sprzęgła i zespołu wału głównego. Wirnik jest klinowany na wale głównym, który obraca się poprzez przekładnię. Wirnik jest rdzeniem klasyfikatora. Wał główny i łożyska są zamontowane na tulei wału głównego. Łożyska są smarowane suchym olejem i uszczelniane gumową uszczelką olejową szkieletową.

Rozdrobniony materiał podawany jest na wlot klasyfikatora, gdzie jest rozpraszany przez strumień powietrza pierwotnego i transportowany pomiędzy łopatkami kierującymi a rotorem. Klasyfikacja odbywa się w obrębie wirującego strumienia powietrza, głównie w oparciu o równowagę pomiędzy siłą odśrodkową a siłą dośrodkową wirującego strumienia powietrza, co pozwala na skuteczną klasyfikację. Wlot powietrza wtórnego służy jako wlot powietrza do urządzenia rozpraszającego powietrze. Większe cząstki spływają w dół do urządzenia, gdzie są rozpraszane i oddzielane przez strumień powietrza wtórnego przy łopatkach kierujących. Niewybrane drobne cząstki są unoszone w górę przez strumień powietrza i ponownie wchodzą do pierwotnej strefy separacji. Dalsze grube cząstki spływające w dół przechodzą przez zbiornik i są dalej oddzielane przez powietrze trzeciorzędowe, które dodatkowo usuwa wszelkie drobne cząstki zmieszane z grubym proszkiem. Wybrany gruboziarnisty proszek jest odprowadzany przez wylot grubego proszku. Drobny proszek jest odprowadzany przez środek rotora wraz z powietrzem przez zakrzywioną rurę i gromadzony w odpylaczu jako gotowy produkt.

Maszyna ta działa pod podciśnieniem, a powietrze oddzielające może być powietrzem zapylonym, powietrzem zewnętrznym lub ich mieszaniną. Gazy pierwotny i wtórny dostają się do klasyfikatora przez odpowiednie wloty powietrza, tworzą wiry przez nieruchome łopatki prowadzące pod pewnym kątem i ruszt wirnika, a powietrze trzeciorzędowe jest wdmuchiwane do klasyfikatora z dolnej części urządzenia rozpraszającego przepływ powietrza.
