Klasyfikator najdrobniejszych proszków

Zalety produktu

W porównaniu do tradycyjnych klasyfikatorów proszków, klasyfikator najdrobniejszych proszków serii TS-CX oferuje następujące wyjątkowe zalety:

1. Stabilna zasada klasyfikacji. Jego unikalna konstrukcja konstrukcyjna wykorzystuje zasilanie boczne, tarczę rozprowadzającą poruszającą się w dół oraz przepływ powietrza wlotowy w dół, integrując zasady klasyfikacji grawitacyjnej, odśrodkowej i płaskiej wirowej w celu uzyskania wielostopniowej separacji.
2. Wysoka zdolność adaptacji. Regulowana prędkość i objętość powietrza wirnika klatkowego umożliwiają przetwarzanie proszków o różnej gęstości i wymaganiach dotyczących rozdrobnienia, takich jak proszek odsiarczający na bazie wapnia, ultradrobny kaolin, dwutlenek tytanu, mikroproszek żużlowy, ultradrobny popiół lotny i cement. Może być stosowany jako urządzenie pomocnicze w układach mielenia w obiegu zamkniętym lub jako bezpośredni klasyfikator proszków typu popiół lotny.
3. Wygodna kontrola stopnia rozdrobnienia. Wał główny klasyfikatora wykorzystuje bezstopniową regulację prędkości, umożliwiając wygodną kontrolę stopnia rozdrobnienia po prostu poprzez zmianę prędkości wału głównego i objętości powietrza wentylatora. Zakres regulacji jest szeroki, a regulacja dokładności jest wygodna, czuła i niezawodna.
4. Znaczące oszczędności energii. Cały system wyposażenia ma opływową konstrukcję, znacznie zmniejszając opór systemu i osiągając znaczne oszczędności energii.
5. Wysoka selekcja proszku i skuteczność klasyfikacji. Maszyna osiąga skuteczność selekcji proszku na poziomie ponad 85%.
6. Poprawiona jakość produktu. Powierzchnia gotowego produktu może sięgać ponad 450 m²/kg, przy pozostałościach na sicie 45 µm poniżej 5%.
7. Długa żywotność. Elementy ulegające zużyciu, takie jak tarcza sortująca, róg ślimaka cyklonowego, łopatki prowadzące, łopatki sortujące rotora, łopatki śluzy powietrznej rotora i stożek gruboziarnistego proszku poddawane są obróbce przeciwzużyciowej. Klasyfikator wyłożony jest nową, odporną na zużycie płytą ze stopu, która znacznie zmniejsza zużycie i skutecznie wydłuża żywotność sprzętu.
8. Układ chłodzenia dolnego łożyska wału głównego wykorzystuje zasady projektowania smarowania łodzi podwodnych Instytutu w Tianjin i zawiera importowane niemieckie uszczelnienia, skutecznie rozwiązując dwa główne problemy: wyciek oleju smarowego i przedostawanie się popiołu do łożysk, skutecznie wydłużając w ten sposób żywotność dolnego łożyska. 9. Cała maszyna poddawana jest testowi wyważania dynamicznego przed opuszczeniem fabryki, aby zapewnić, że dokładność wyważania dynamicznego klasyfikacji osiągnie poziom G63; wentylator obiegowy wyposażony w klasyfikator posiada integralną konstrukcję stalową fundamentu i jest montowany na fundamencie za pomocą elastycznych podkładek amortyzujących, co zmniejsza wpływ drgań wentylatora na fundament i sprawia, że ​​cała maszyna jest bardzo stabilna podczas pracy.

Zasada działania

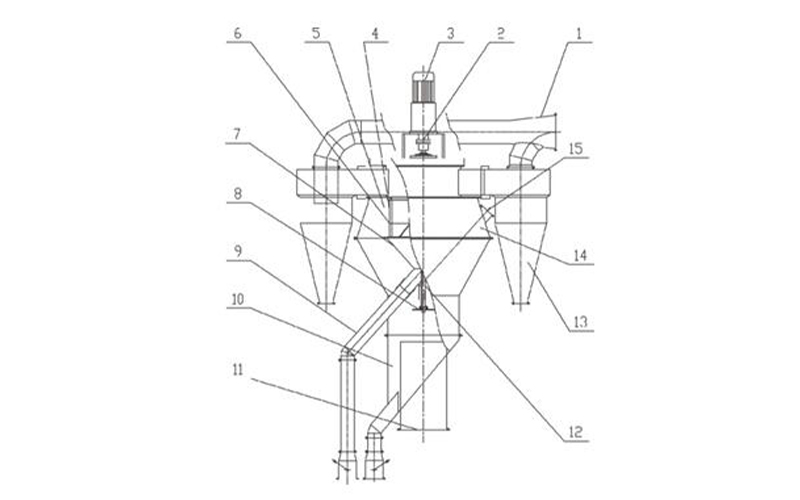

Dzięki ulepszeniom produkt ten ma teraz trzy odrębne sekcje: dyspersja proszku, klasyfikacja i zbieranie.

1. Sekcja dyspersji: Taca rozprowadzająca została przeniesiona z góry obrotowej klatki na dół dolnego stożka, port zasilający został przeniesiony na zewnątrz obrotowej klatki, a wlot powietrza został przesunięty z boku na dół, w stronę tacy rozprowadzającej. Te ulepszenia przyniosły następujące korzyści:

(1) Skuteczne oddzielenie obszarów dyspersji i selekcji eliminuje interferencję pomiędzy grubymi i drobnymi cząstkami podczas procesu klasyfikacji, zapobiegając wdmuchiwaniu małych ilości grubego proszku do gotowego produktu i zawężając zakres rozkładu wielkości cząstek. Utworzono niższą strefę klasyfikacyjną, zmniejszając obciążenie głównego obszaru klasyfikacyjnego.

(2) Przełączenie na dolny wlot powietrza zwiększa prędkość dyspersji materiału poniżej rynny rozsiewającej, zwiększa przestrzeń dyspersyjną i znacznie poprawia dyspersję nadawy. Eliminuje to również nierównomierny rozkład powietrza w obszarze klasyfikacyjnym spowodowany bocznym wlotem powietrza, zmniejszając opór powietrza.

2. Sekcja Klasyfikacji: Ulepszenia strukturalne tworzą górną i dolną strefę klasyfikacyjną.

Dolna strefa klasyfikacji przeprowadza przede wszystkim klasyfikację grawitacyjną. Materiał jest rozpraszany z tarczy rozsiewającej i unoszony przez wiatr do góry. Grawitacja i opór powietrza działają na materiał, powodując opadanie większych cząstek i unoszenie drobniejszych cząstek wraz z wiatrem, co powoduje klasyfikację. Gdy drobne cząstki unoszą się wraz z wiatrem, rozszerzony przekrój cylindra zmniejsza prędkość wiatru, powodując zmianę kierunku i opadanie niektórych większych cząstek, co prowadzi do dalszej klasyfikacji.

W górnej strefie klasyfikacji całe pole przepływu jest optymalizowane za pomocą analizy aerodynamicznej. Wbudowana jest strefa klasyfikacji wirów, złożona z zakrzywionych łopatek kierujących i wirnika klatkowego. Zapewnia to równomierne i stabilne pole przepływu powietrza na powierzchni pierścienia klasyfikacyjnego. Błąd względny prędkości przepływu powietrza w dowolnym punkcie tej samej powierzchni pionowej jest mniejszy niż 3%, co zapewnia dokładną klasyfikację. Strumień powietrza niosący proszek przepływa pomiędzy zakrzywionymi łopatkami prowadzącymi a klatką, co powoduje klasyfikację sedymentacji odśrodkowej. Wirnik klasyfikacyjny w kształcie dysku obraca się ze stałą prędkością, generując stabilne wirujące pole przepływu powietrza wewnątrz klasyfikatora. Ten wirujący przepływ powietrza działa na proszek, tworząc równowagę pomiędzy siłą odśrodkową a oporem, osiągając klasyfikację ultradrobnego proszku.

3. Strefa zbierania: Zbieranie proszku odbywa się za pomocą niskooporowego wirowego odpylacza cyklonowego lub pulsacyjnego worka powietrznego. (Ponieważ cyklonowe odpylacze nie mogą zbierać najdrobniejszych proszków, co spowoduje cyrkulację najdrobniejszego proszku, stosuje się odpylacz pulsacyjny z workiem powietrznym, aby uniknąć cyrkulacji najdrobniejszego proszku, zwiększyć zawartość najdrobniejszego proszku w produkcie i poprawić efektywność doboru proszku. Jest to wybór użytkownika.)
